Comment installer et configurer ma FRITZ!Box 7530 (AX) – edpnet

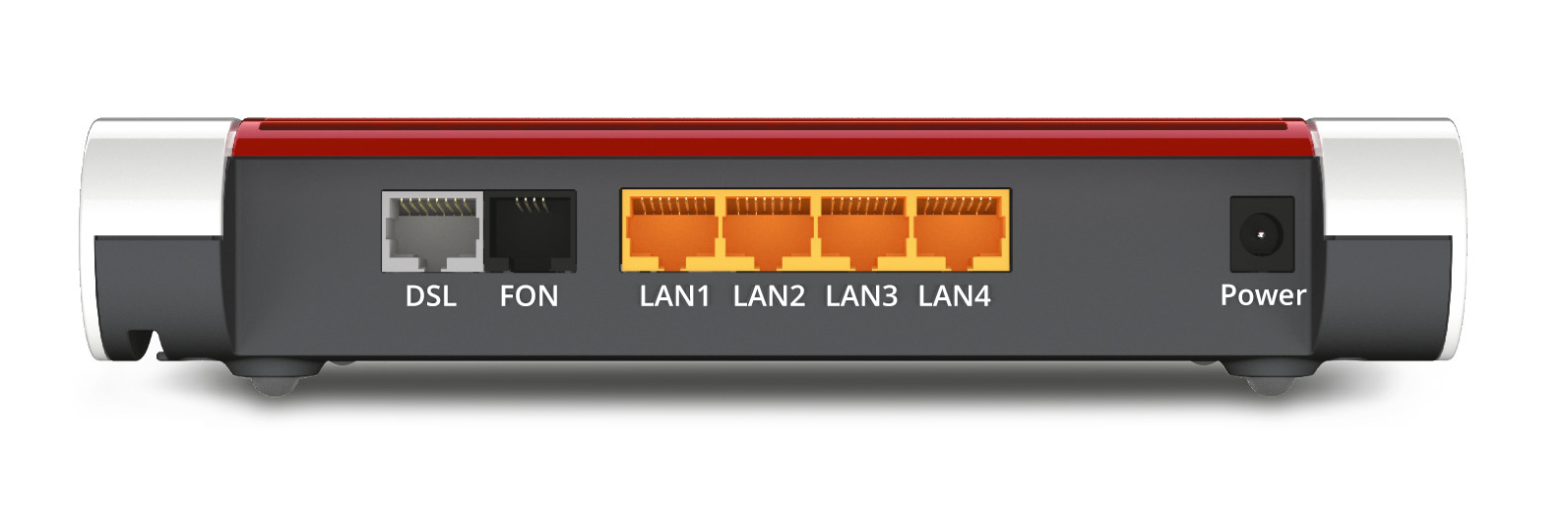

Ports et Interfaces

DSL
Prise pour connecter le modem à la ligne ADSL2+ ou VDSL

FON
Prise RJ11 pour connecter des téléphones analogiques, des répondeurs, des fax ou autres appareils analogiques

LAN 1 — LAN 4
4 prises gigabit Ethernet (10/100/1000 Base-T) pour connecter des ordinateurs, des concentrateurs réseau, des consoles de jeux et autres périphériques réseau

Power
Prise pour connecter le bloc d’alimentation

Voyants

1. Power/DSL

Allumé : La FRITZ!Box est alimentée et la ligne DSL est prête à fonctionner

Clignote : L’appareil est alimenté et la connexion DSL est en train de s’établir ou est interrompue

2. WLAN

Allumé : Le réseau sans fil est activé

Clignote : Le réseau sans fil se met en route ou s’arrête

3. Fon/DECT

Allumé : La connexion téléphonique via Internet ou ligne fixe est active

4. Connect/WPS

Clignote :

L’enregistrement WPS est en cours
L’enregistrement DECT est en cours

Clignote rapidement : La procédure WPS est interrompue : plus de deux périphériques sans fil exécutent WPS en même temps

5. Info

Allumé en vert stable :

Stick & Surf avec FRITZ!WLAN USB stick est accompli
Ajustable

Clignote en vert :

Mise à jour FRITZ!OS
Stick & Surf avec FRITZ!WLAN USB stick est en cours
Budget-temps en ligne a été atteint
Ajustable

Allumé ou clignote en rouge :

Erreur :

Ouvrez l’interface utilisateur de la FRITZ!Box
Suivez les instructions sur la page Aperçu de l’interface

Comment installer

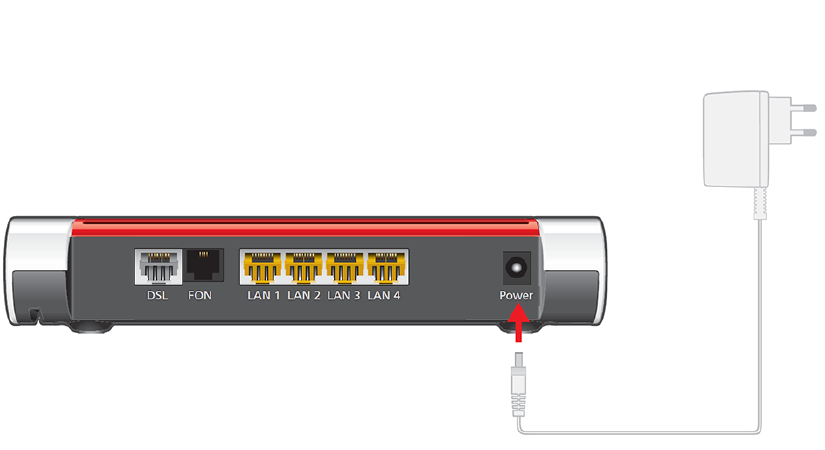

1. Branchez au courant

Branchez le bloc d’alimentation à la prise de courant de votre FRITZ!Box
Connectez l’autre extrémité du câble à la prise secteur.

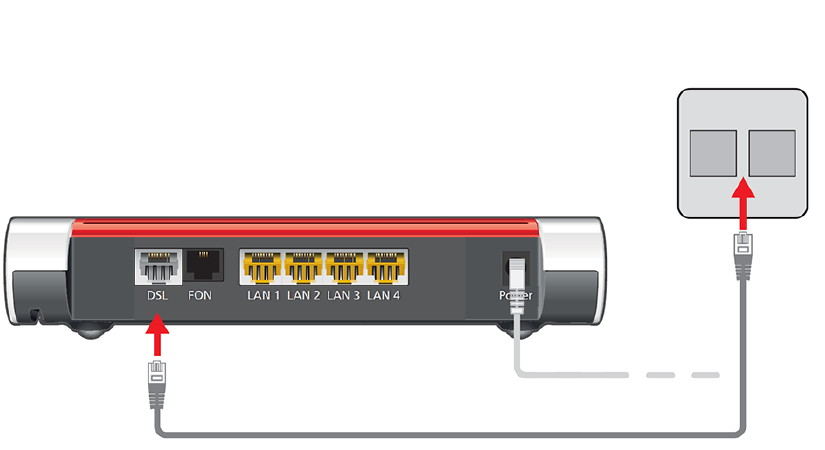

2. Connectez à la ligne DSL

Insérez le câble DSL dans la prise DSL de votre FRITZ!Box
Insérez l’autre extrémité du câble dans la prise DSL ou Line du filtre ou TF2007

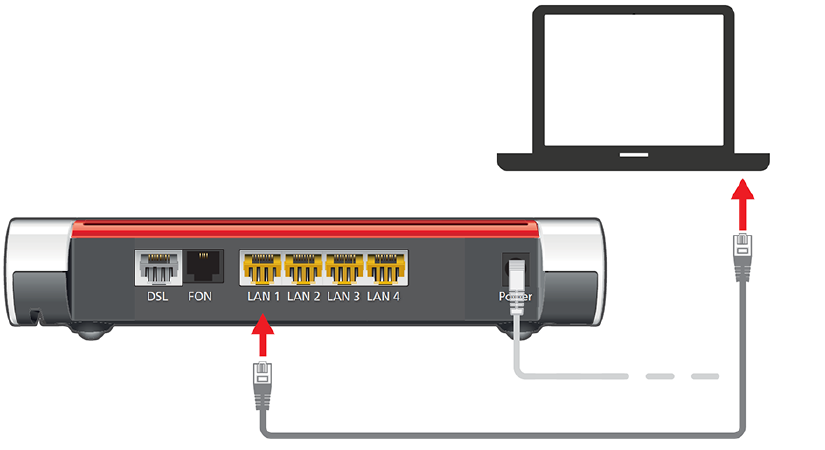

3. Connectez à l'ordinateur

Insérez le câble réseau dans la prise LAN de votre ordinateur
Insérez l’autre extrémité du câble dans la prise LAN de la FRITZ!Box

Comment configurer

Temps de configuration: 15-20 minutes

Étape 1 — Ouvrir l'interface utilisateur

Ouvrez votre navigateur web (Internet Explorer, Mozilla Firefox, etc.) et tapez http://fritz.box or http://192.168.178.1 dans la barre d'adresse.

Vous serez redirigé vers l’assistant pour la première configuration de base. Sélectionnez le Français ou une autre langue si vous le souhaitez.

Cliquez sur OK pour continuer.

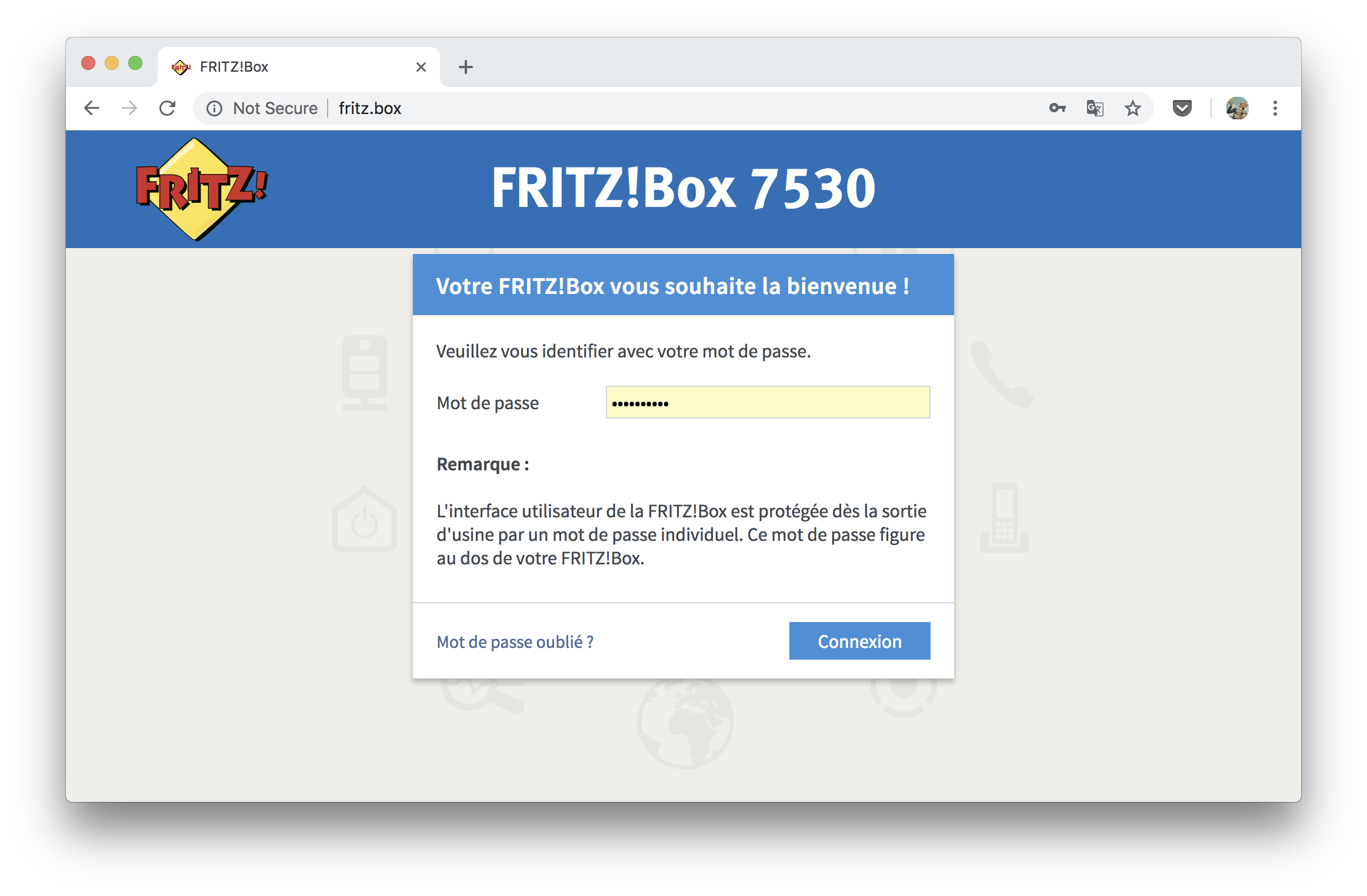

Étape 2 — Accéder à l’interface utilisateur

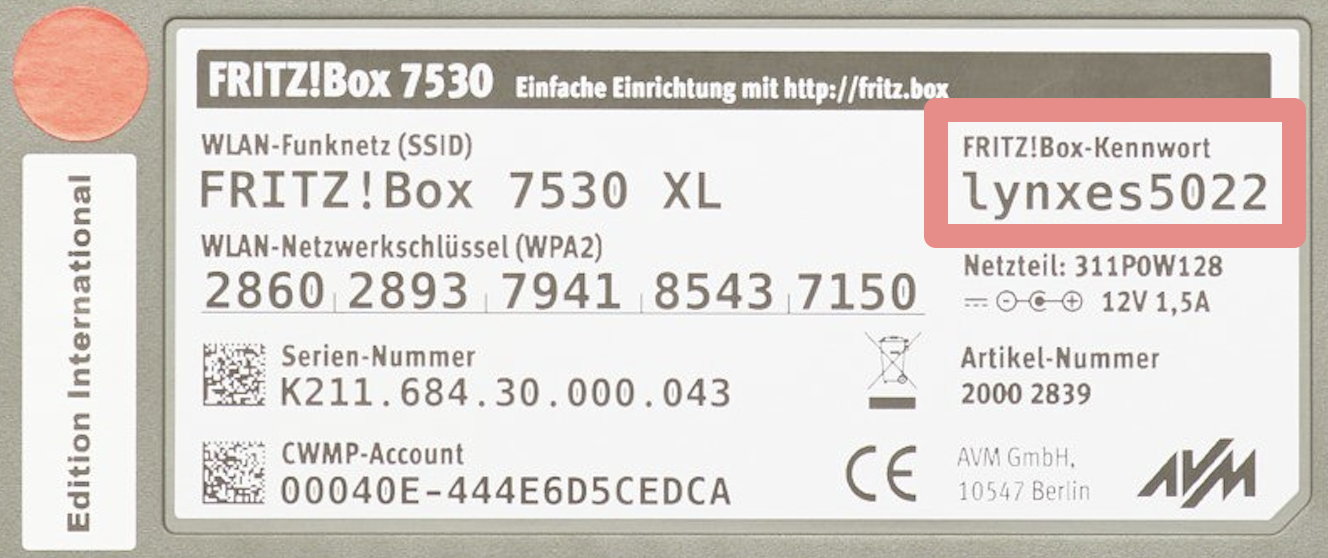

La langue de l’interface web a été changée par la langue de votre choix: dans notre cas, le français. Ensuite, vous devez saisir le mot de passe de votre FRITZ!Box. Il est marqué sur l’étiquette blanche au dos du modem :

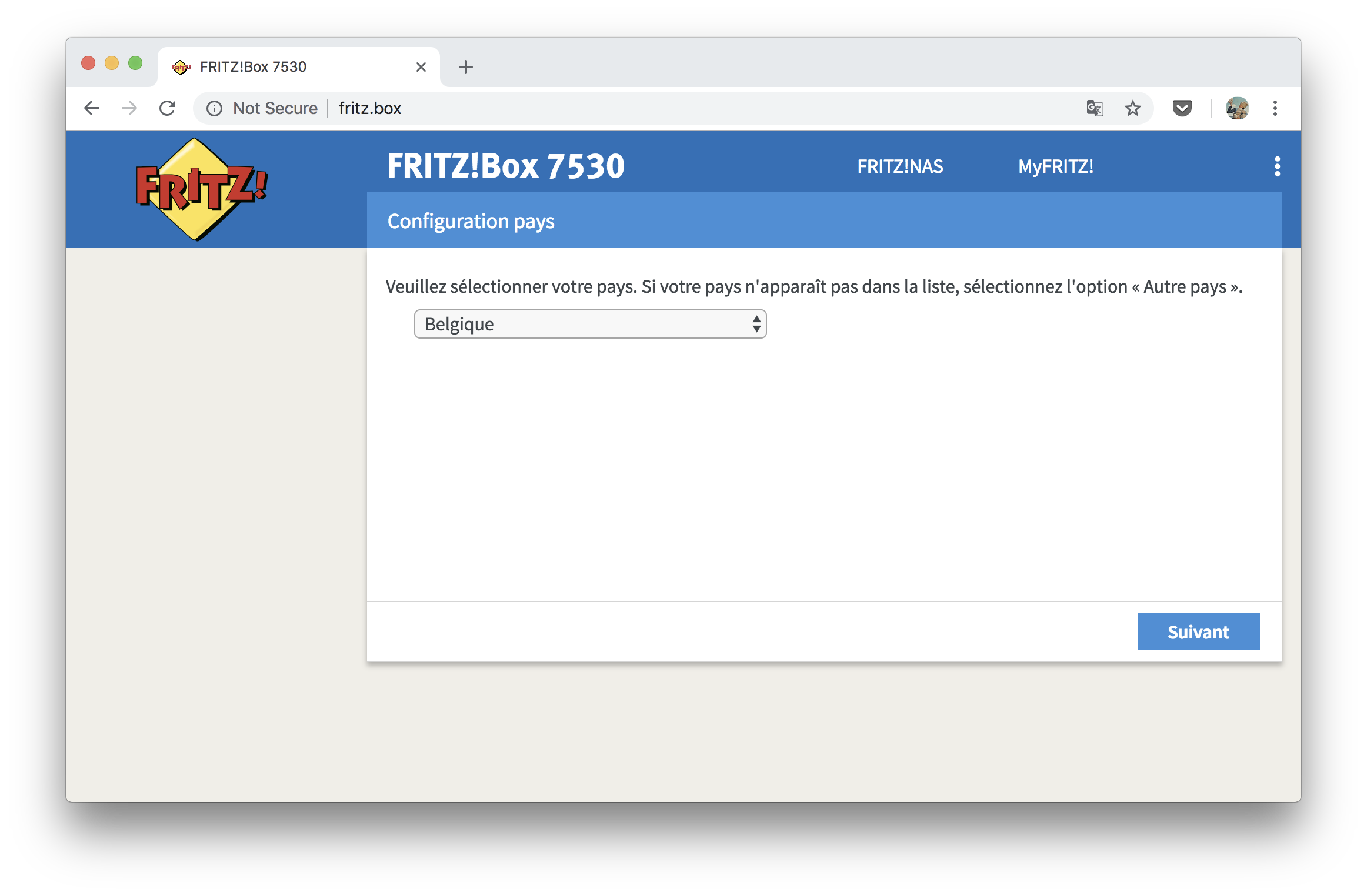

Étape 3 — Configuration Pays

Sur l’écran suivant vous pouvez modifier les paramètres régionaux.

Choisissez Belgique dans la liste déroulante et cliquez sur Appliquer.

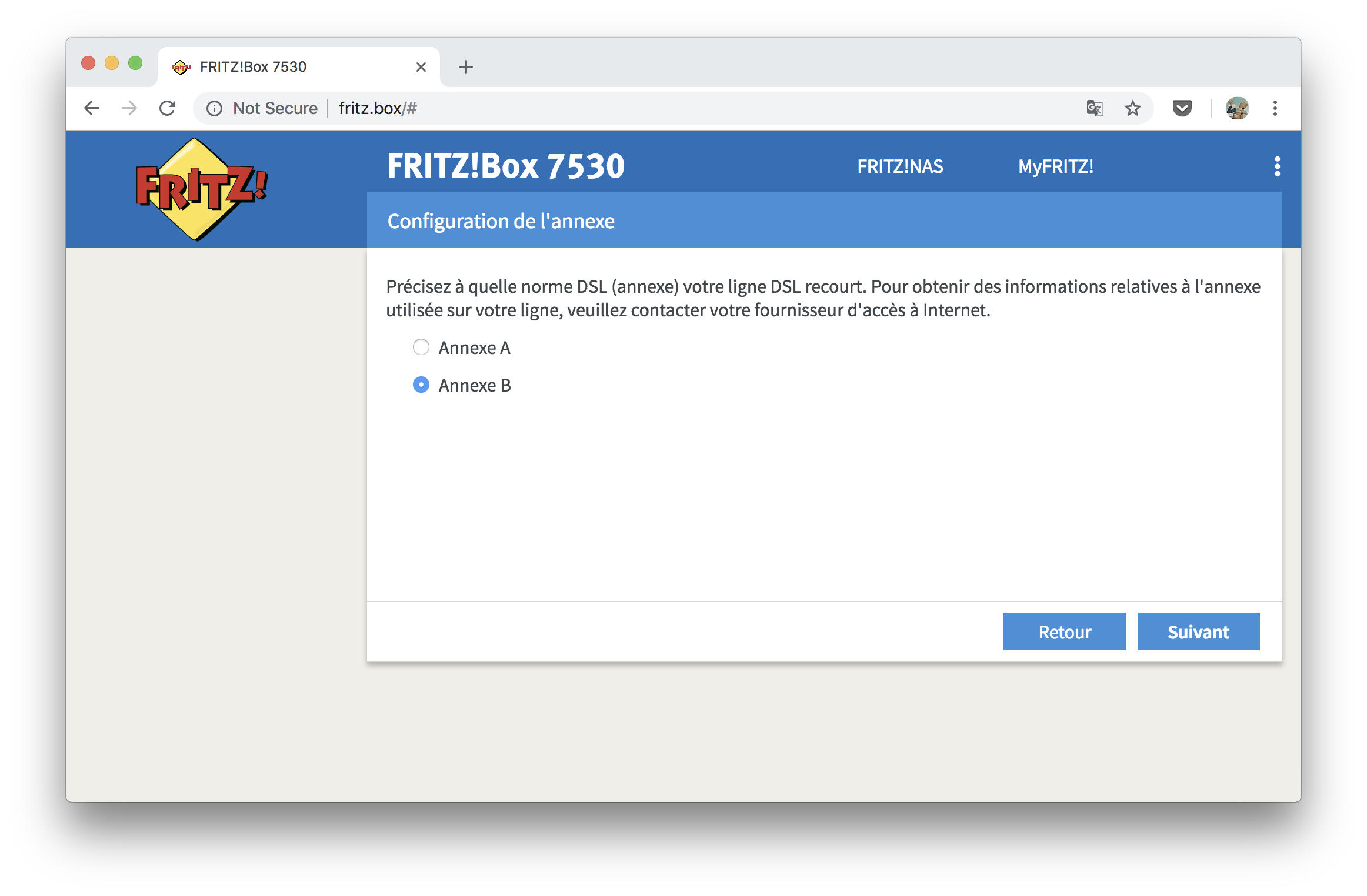

Étape 4 — Choisir l’annexe

Pour que la connexion au réseau edpnet réussisse, votre appareil doit être paramétré avec l’annexe correcte. Choisissez l'annexe qui correspond à votre abonnement et cliquez sur Suivant.

Annex A: ADSL (PSTN ou raw copper)

Annex B: VDSL

Choisissez l'annexe qui correspond à votre abonnement et cliquez sur Suivant.

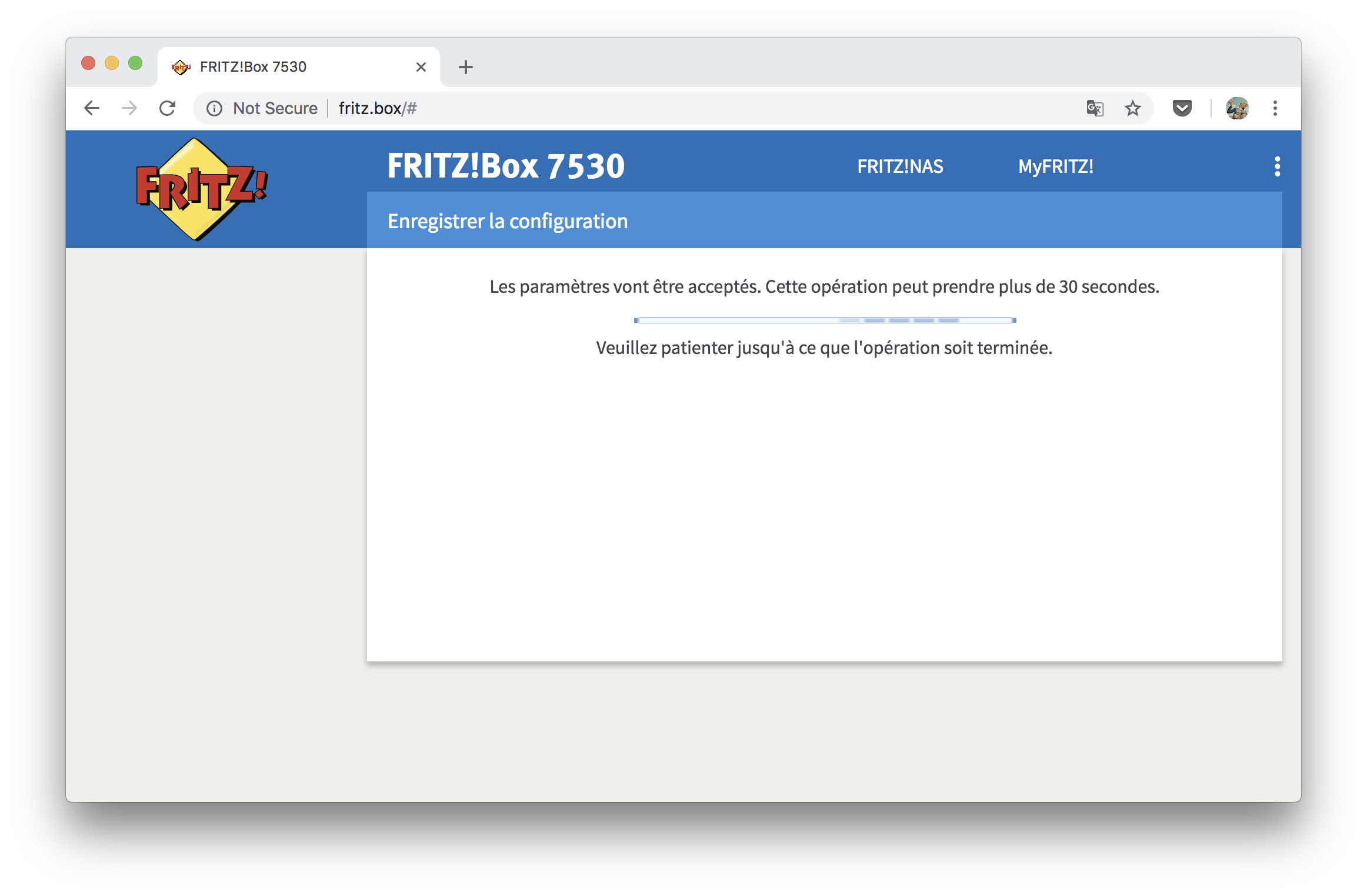

Étape 6 — Redémarrer

La FRITZ!Box va maintenant redémarrer. Cela peut prendre jusqu’à 2-3 minutes.

Étape 7 — Bienvenue à votre FRITZ!Box

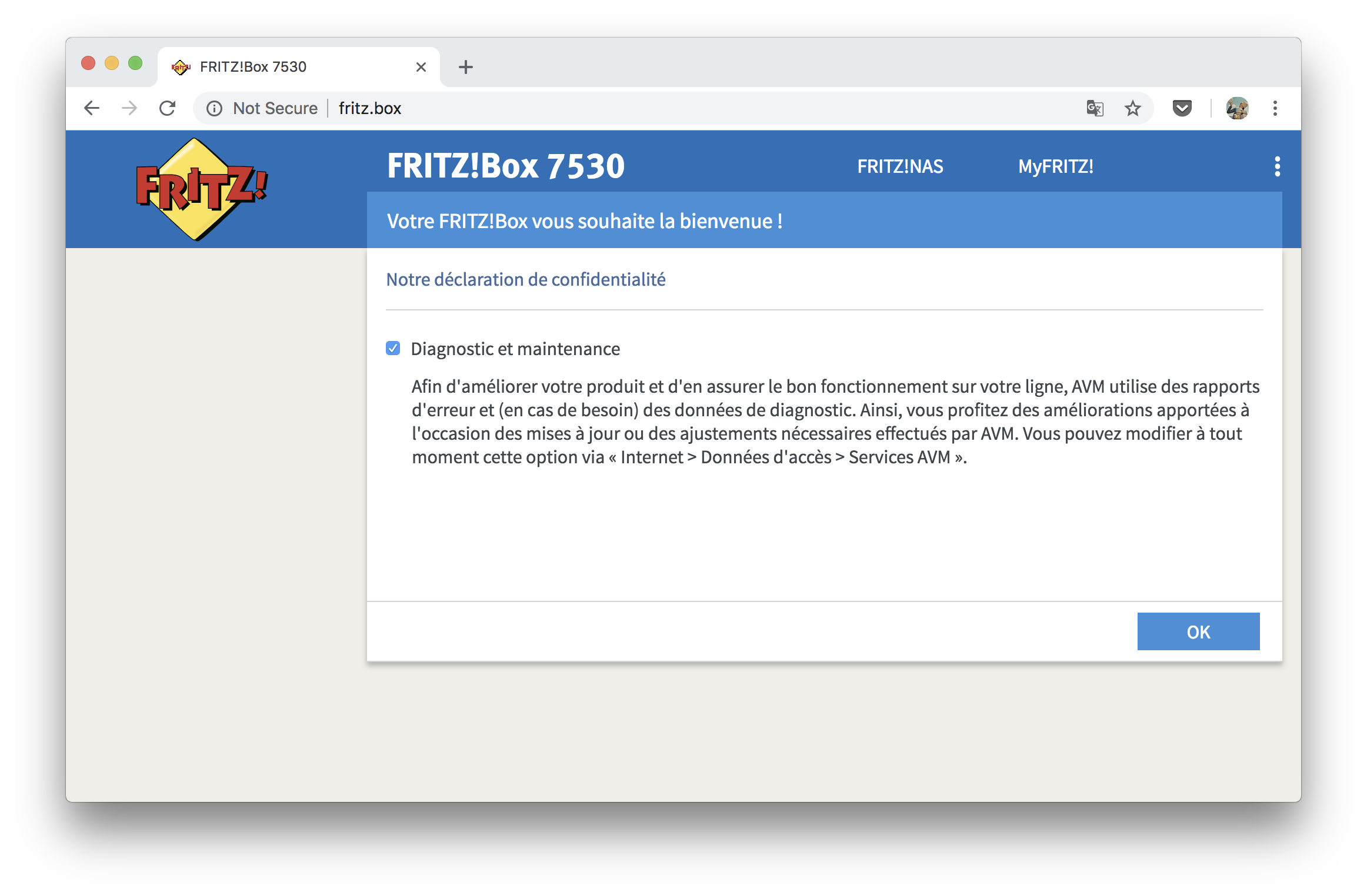

A cette étape, la FRITZ!Box suggérera d’activer l’option Diagnostique et maintenance, ce qui signifie que l’appareil enverra les données diagnostiques techniques à AVM. N’hésitez pas à activer ou désactiver ce paramètre.

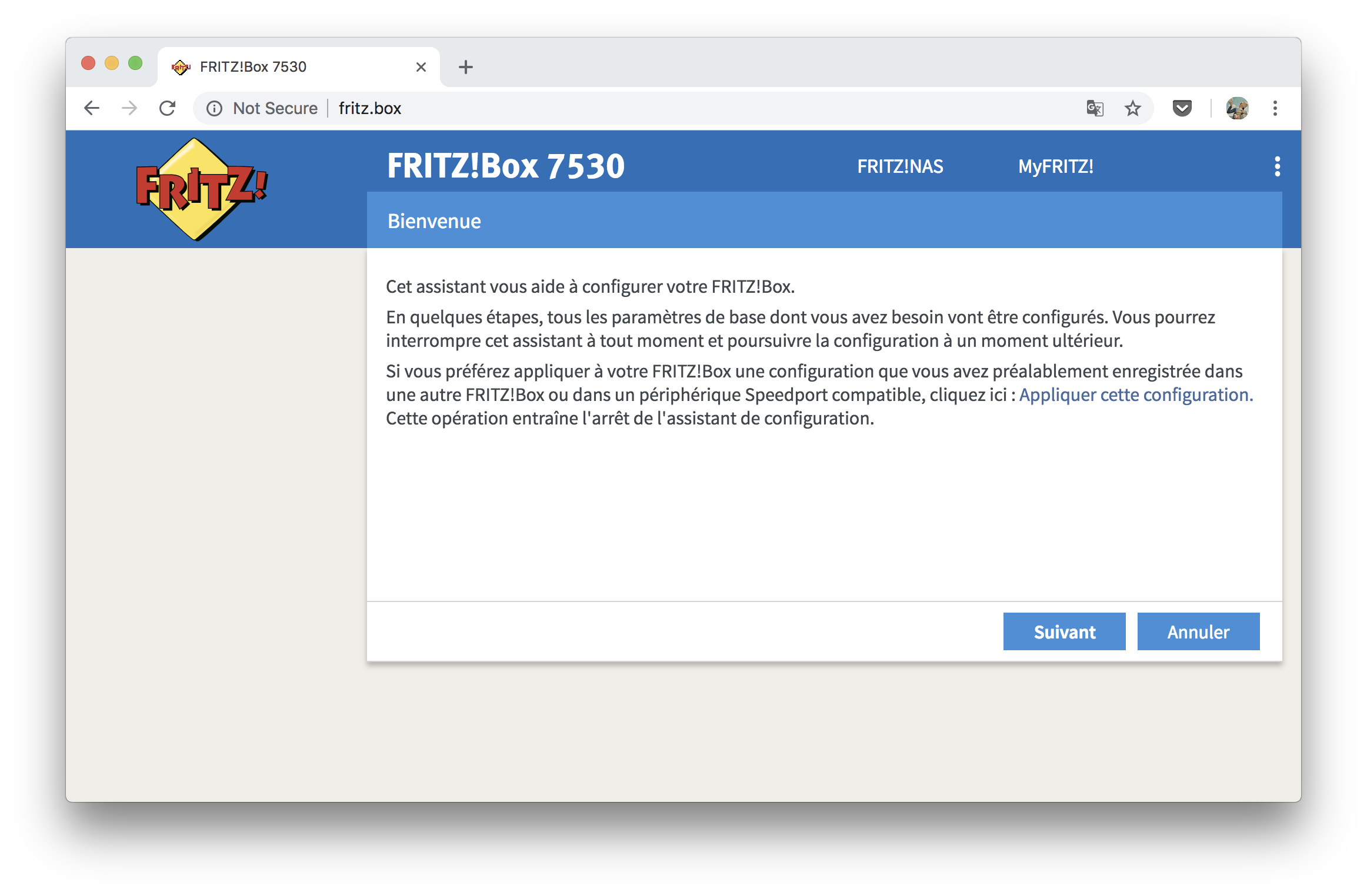

Étape 7 — Écran d'accueil

L’écran suivant est un écran d’accueil. A partir d’ici vous pouvez démarrer l'assistant de configuration Internet. Appuyez sur Suivant pour lancer l'Assistant.

IMPORTANT! Si vous n’avez pas acheté votre FRITZ!Box chez edpnet, la configuration automatique n’est malheureusement pas possible. Dans ce cas, cliquez sur Annuler et procédez à la configuration manuelle (voir étape 11). Ne vous inquiétez pas, cela ne prendra pas plus de quelques minutes!

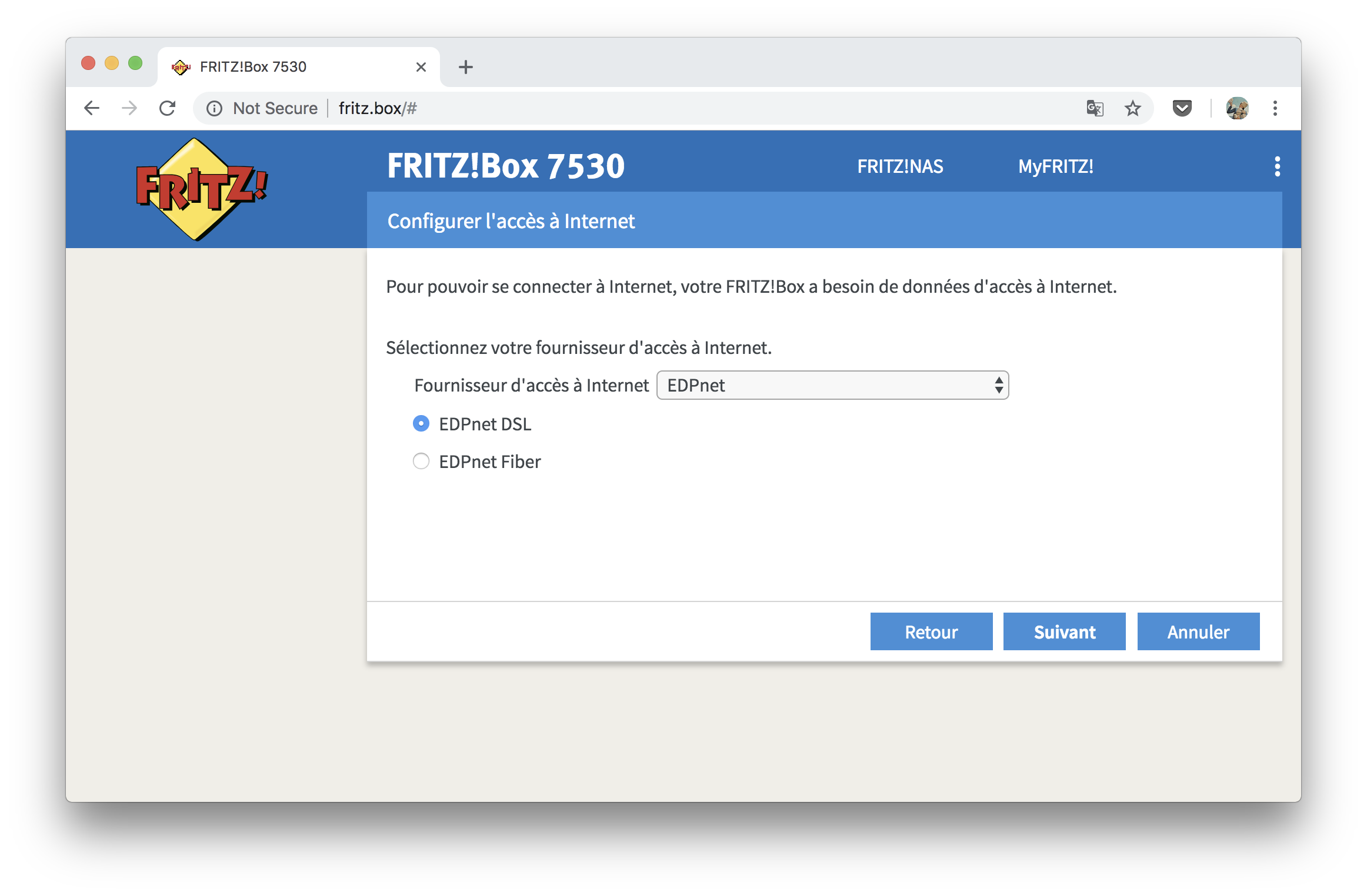

Étape 8 — Choisir le fournisseur d'accès à Internet

L'assistant vous demandera de choisir le fournisseur d'accès à Internet. Choisissez EDPnet dans la liste déroulante et sélectionnez l’option EDPnet DSL. Cliquez sur Suivant.

Étape 9 — Confirmer les paramètres

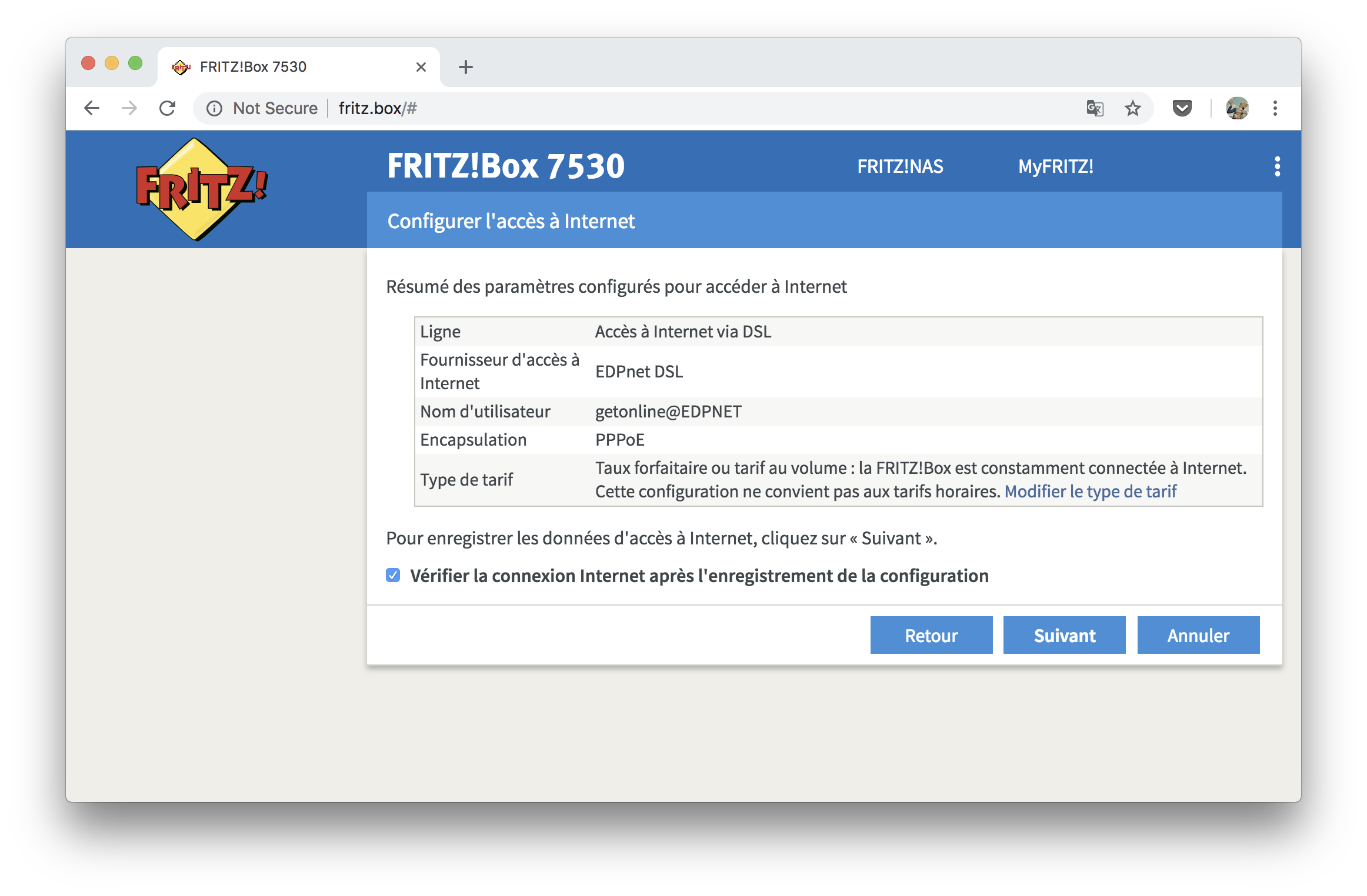

Quand vous choisissez EDPNET en tant que votre FAI, tous les paramètres sont remplis automatiquement pour votre connexion. Cliquez sur Suivant.

Étape 10 — Vérification de la connexion

Le modem va essayer de se connecter.

Si la barre de progression devient verte, la connexion s'est faite avec succès. Vous pouvez cliquer sur Suivant.

Si la barre de progression devient rouge, vérifiez si votre modem/routeur est correctement connecté à la ligne DSL et synchronise (la lumière Power/DSL est allumée stable).

Si vous n’êtes pas sûr que votre modem reçoive le signal DSL, contactez svp notre service clientèle au 03 265 67 00.

Sinon... configuration manuelle

Si après 10 minutes vous n'avez toujours pas de possibilité d'appeler ou surfer, essayez la configuration manuelle.

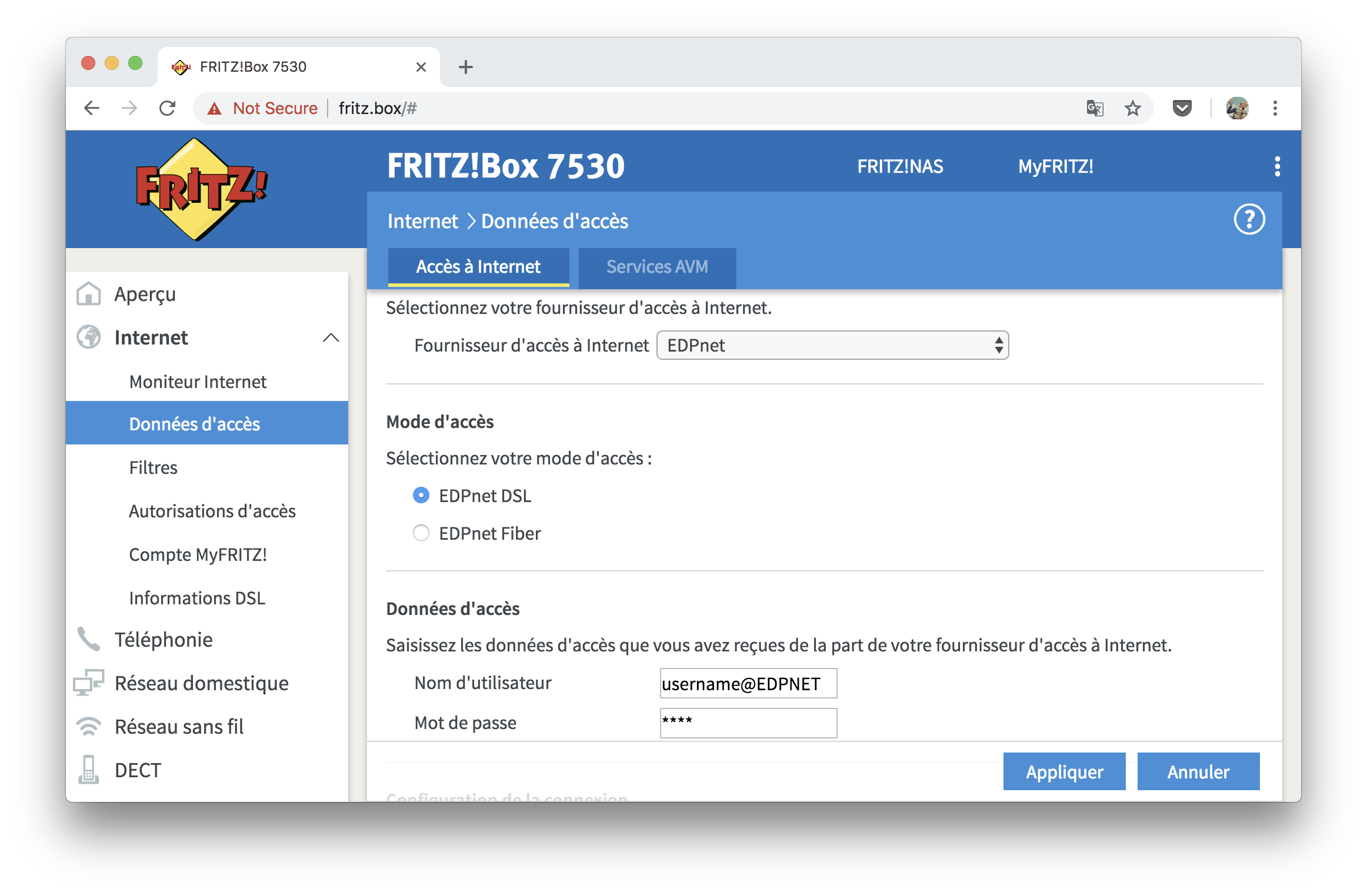

Allez à l'onglet Internet du menu principal et cliquez sur Données d'accès. Choisissez EDPnet dans la liste déroulante et sélectionnez l’option EDPnet DSL. Vous ne devrez que remplir votre nom d'utilisateur et le mot de passe. Cliquez sur Appliquer.

Que faire si je n'ai qu'un téléphone

Pas de soucis! La configuration de votre FRITZ!Box est simple, même si vous n’avez pas d’ordinateur portable ou de PC. Il suffit d'utiliser votre téléphone ou votre tablette pour accéder à l'interface Web du modem et configurer la connexion Internet.

Suivez notre guide Comment configurer ma FRITZ!Box si je n'ai qu'un smartphone
