Poorten en Interfaces
DSL
Poort voor aansluiting van de ADSL of VDSL lijn
FON
RJ11 poort voor aansluiting van analoge telefoontoestellen, antwoordapparaten, fax en andere analoge terminals
LAN 1 — LAN 4
4 gigabit Ethernet poorten (10/100/1000 Base-T) voor aansluiting van computers, netwerkhubs, spelconsoles en andere netwerktoestellen
Power
Poort voor aansluiting van de stroomadapter

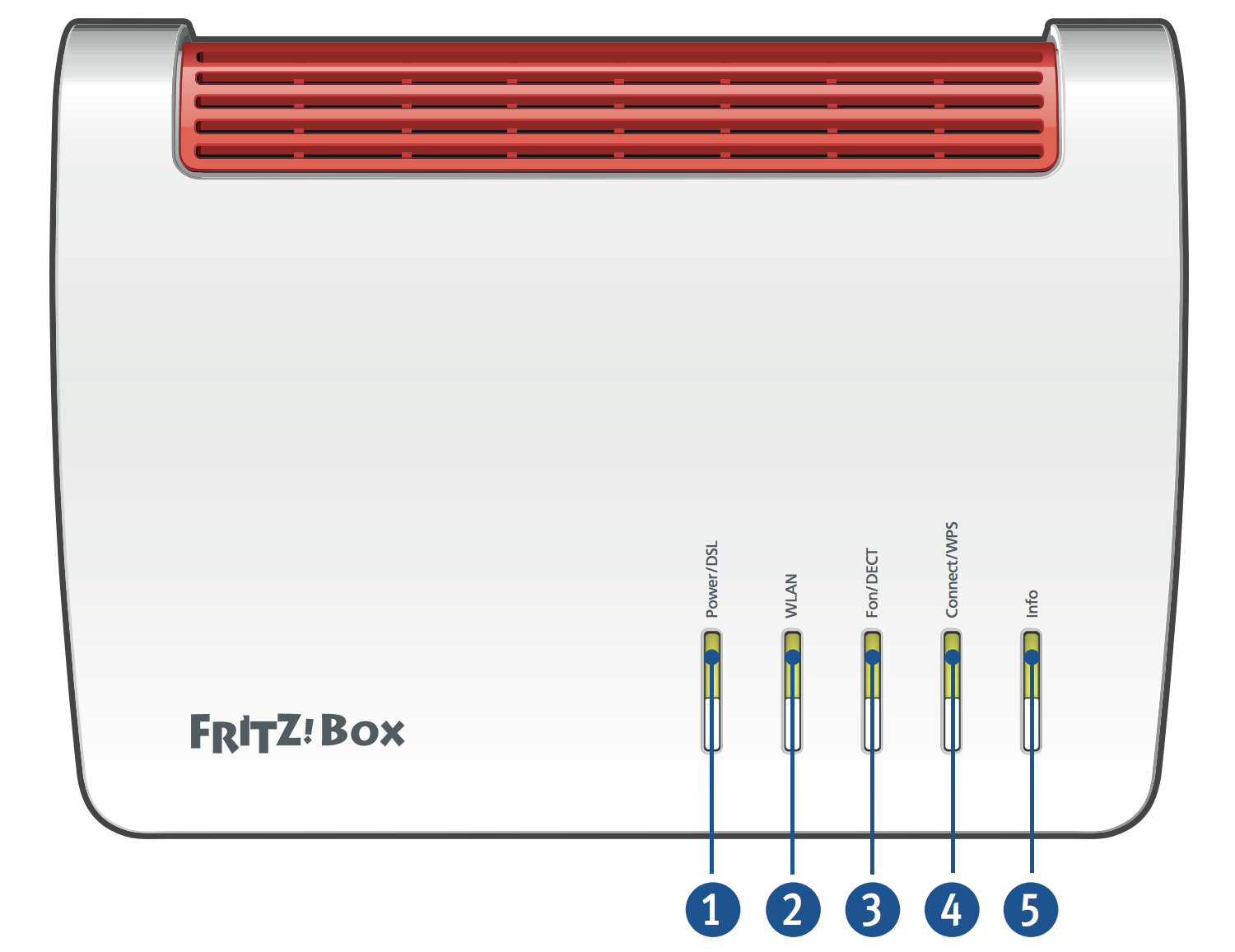

Lampjes
1. Power/DSL
Aan : FRITZ!Box heeft elektrische stroom en de DSL lijn is klaar voor gebruik
Knippert : FRITZ!Box heeft elektrische stroom en probeert verbinding met DSL te maken of verbinding met DSL werd onderbroken
2. WLAN
Aan : Draadloos LAN staat aan
Knippert : Draadloze LAN-functie wordt in- of uitgeschakeld
3. Fon/DECT
Aan : Telefonische verbinding via internet of vaste lijn is actief
4. Connect/WPS
Knippert :
- Registratie van een draadloos toestel via WPS is bezig
- Registratie van een DECT-toestel is bezig
Knippert snel : WPS afgebroken: meer dan twee draadloze toestellen voeren tegelijkertijd WPS uit
5. Info
Brandt groen :
- Stick & Stick & Surf with FRITZ!WLAN USB stick is actief
- Instelbaar
Knippert groen :
- Updating FRITZ!OS
- Stick & Stick & Surf with FRITZ!WLAN USB stick is bezig
- Tijdsbudget voor online tijd is bereikt
- Instelbaar
Brandt vast of knippert rood :
Fout:
- Open de gebruikersinterface van de FRITZ!Box
- Volg de instructies op de Overzicht pagina in de gebruikersinterface
Installeren

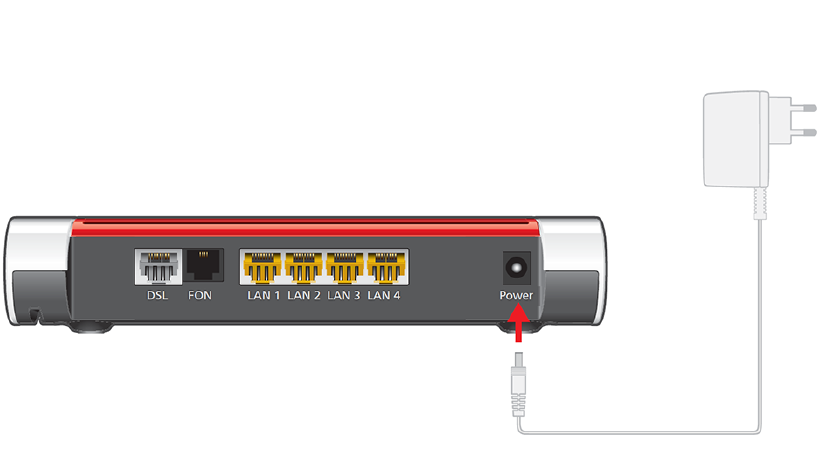

1. Aansluiten op elektriciteit
- Sluit de stroomadapter aan op de Power poort van uw FRITZ!Box
- Steek de andere kant van de stroomadapter in een AC stopcontact

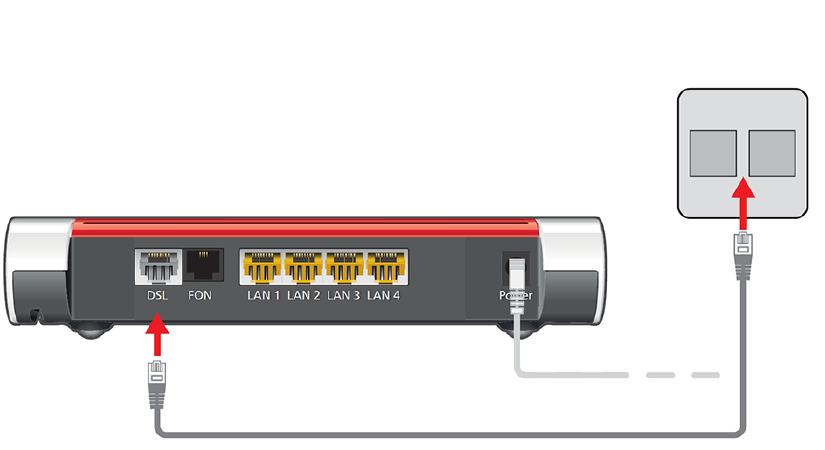

2. Aansluiten op DSL lijn
- Steek de grijze DSL kabel in de DSL poort op uw FRITZ!Box
- Steek het vrije uiteinde van de kabel in de DSL of Lijn poort op de splitter of TF2007 telefoonstopcontact

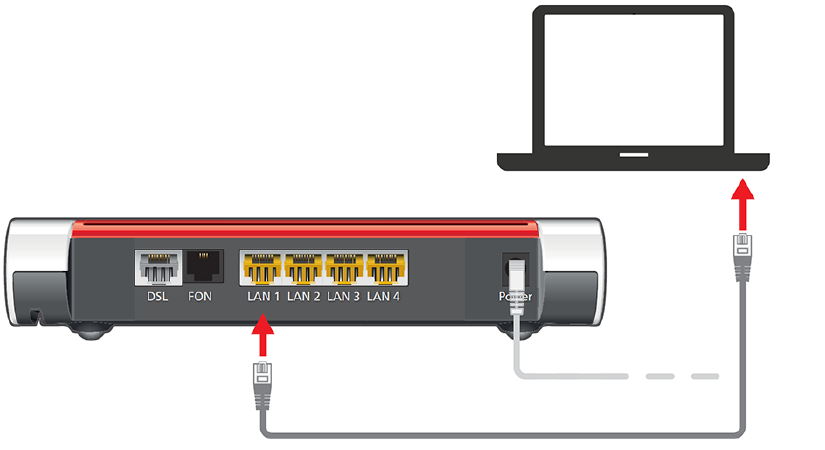

3. Aansluiten op PC
- Steek de netwerkkabel in de LAN poort van de computer
- Steek het vrije uiteinde van de kabel in de LAN poort op uw FRITZ!Box
Configureren

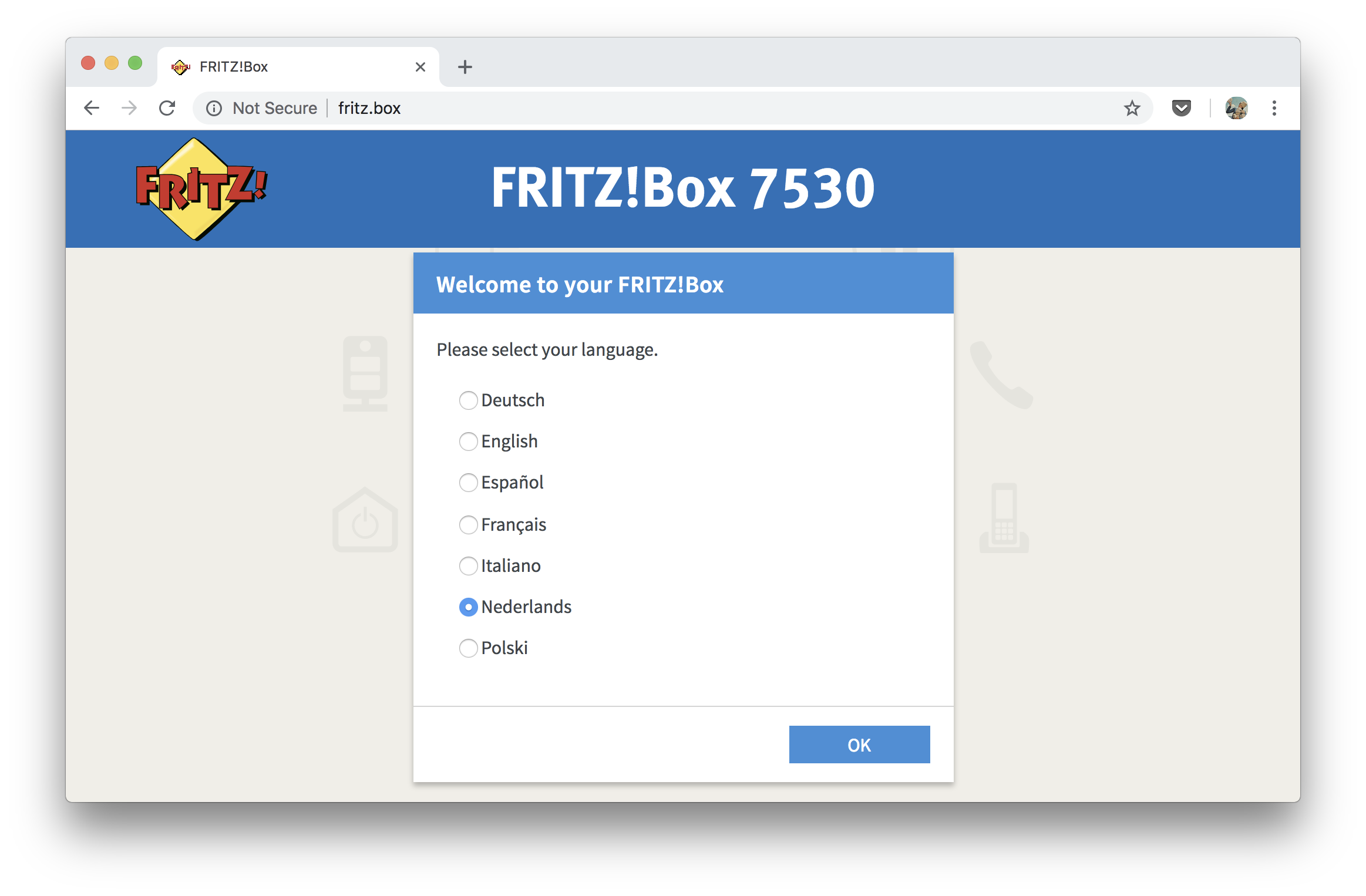

1. Web interface openen
Open uw web browser (Internet Explorer, Firefox,…) en ga naar http://fritz.box
U wordt doorgestuurd naar de wizard voor de eerste basisconfiguratie. Selecteer Nederlands of een andere taal indien gewenst.
Klik op OK om verder te gaan.
2. Inloggen

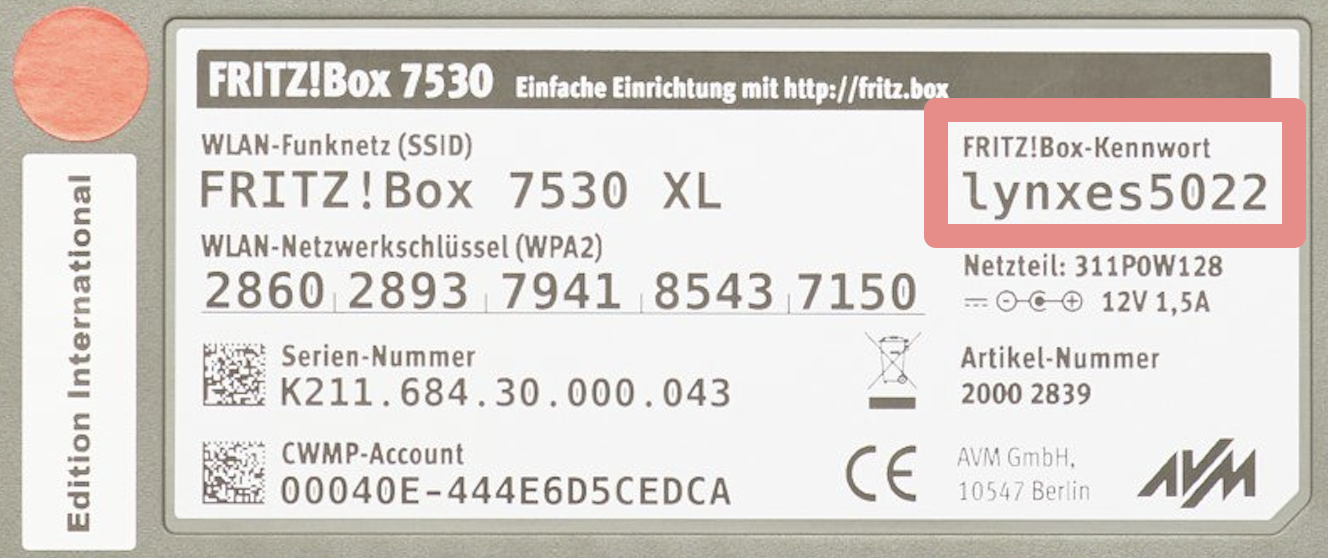

De taal van de webinterface is nu veranderd in de taal van uw keuze: in ons geval in het Nederlands. U dient dan het wachtwoord van uw FRITZ!Box in te voeren. U vindt het op de witte sticker aan de onderkant van het toestel:
3. Regionale instelling
Vervolgens ziet u het scherm waarin u wordt gevraagd om de regionale instelling te kiezen.
Selecteer België in drop-down menu en klik op Verder.

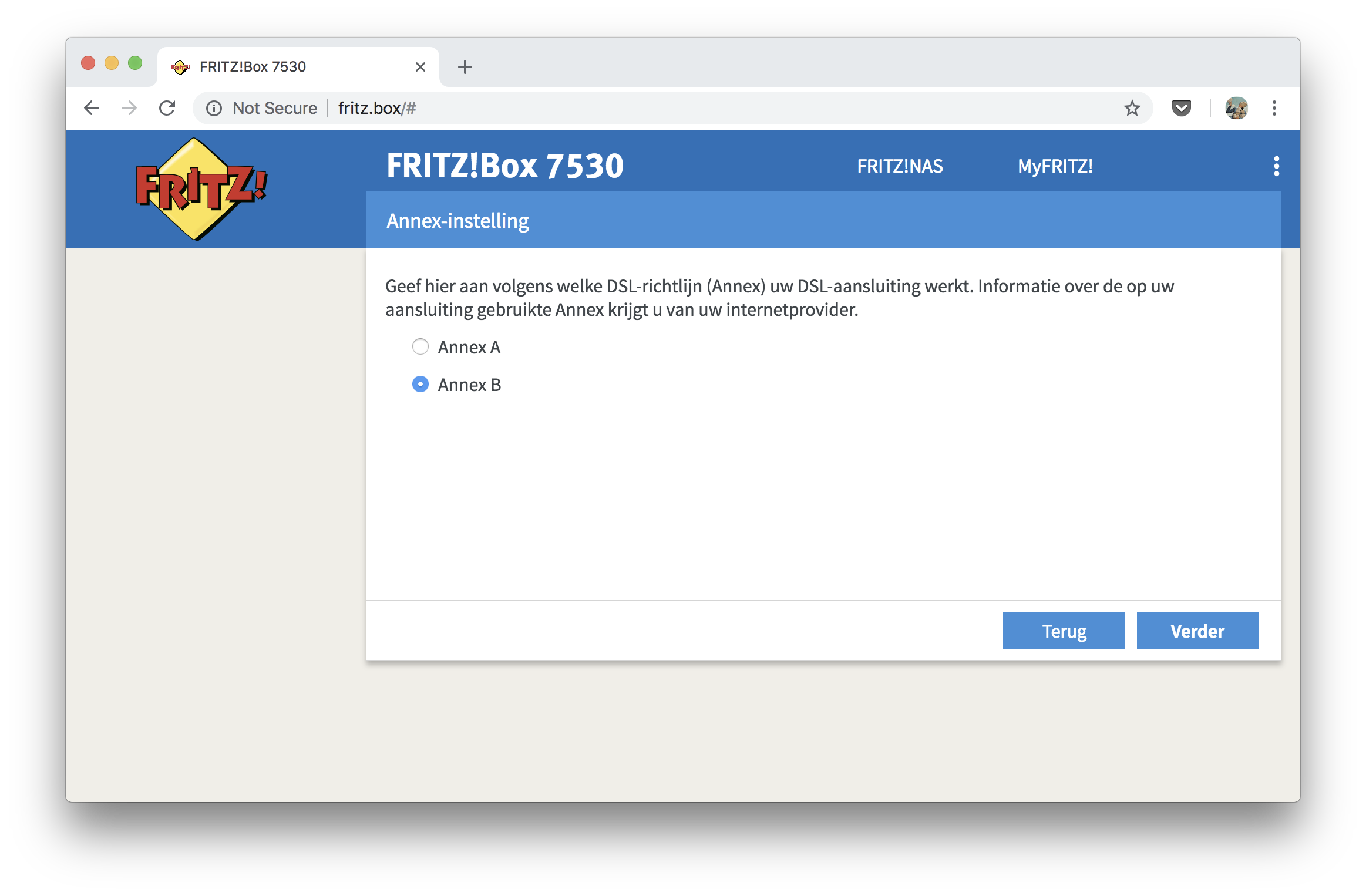

4. Annex selecteren
Om succesvol met edpnet netwerk te verbinden, dient uw FRITZ!Box een correcte Annex instelling te krijgen. De Annex instelling stelt uw modem in de juiste mode voor het type van uw verbinding.
Annex A: ADSL (PSTN or raw copper)
Annex B: VDSL
Kies de bijbehorende Annex-instelling en druk op Verder.

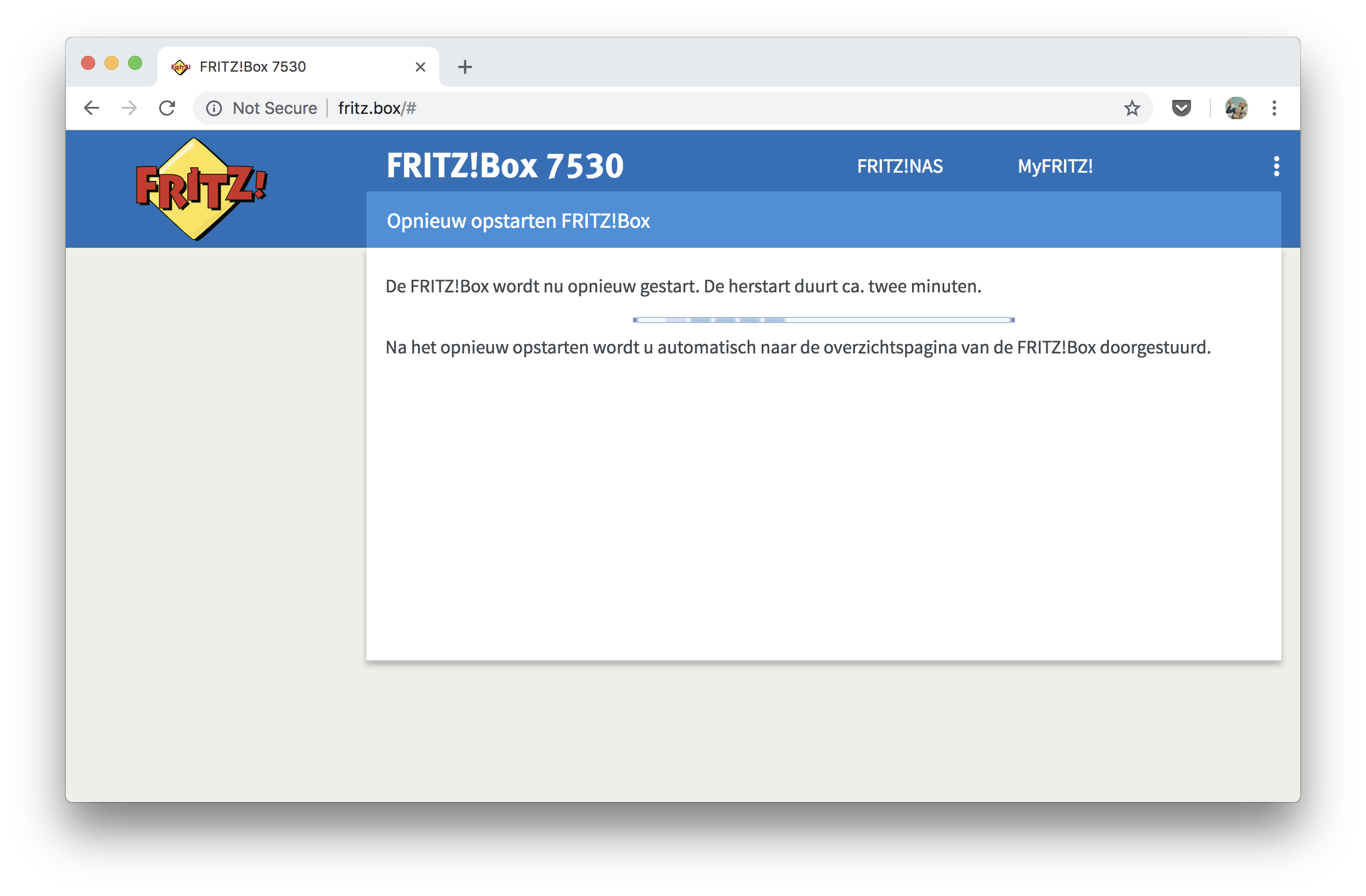

5. Herstart
De FRITZ!Box zal nu automatisch herstarten. Dit kan tot 2-3 minuten duren.

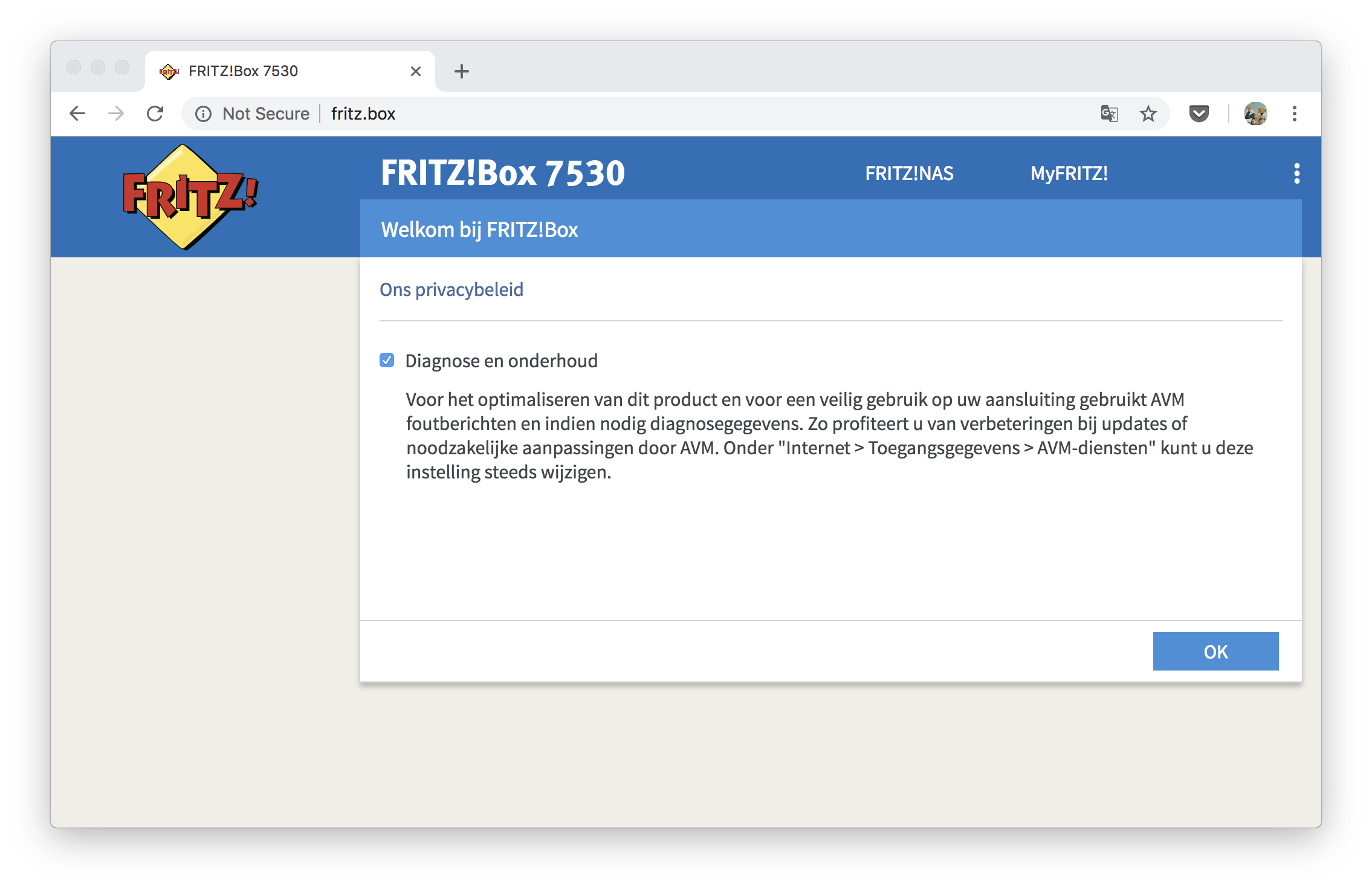

6. Welkom bij de FRITZ!Box
Bij deze stap zal de FRITZ!Box voorstellen om Diagnose en onderhoud optie actief te zetten, wat betekent dat het apparaat technische diagnosegegevens naar AVM zal verzenden. Voelt u zich vrij om de instelling in of uit te schakelen.

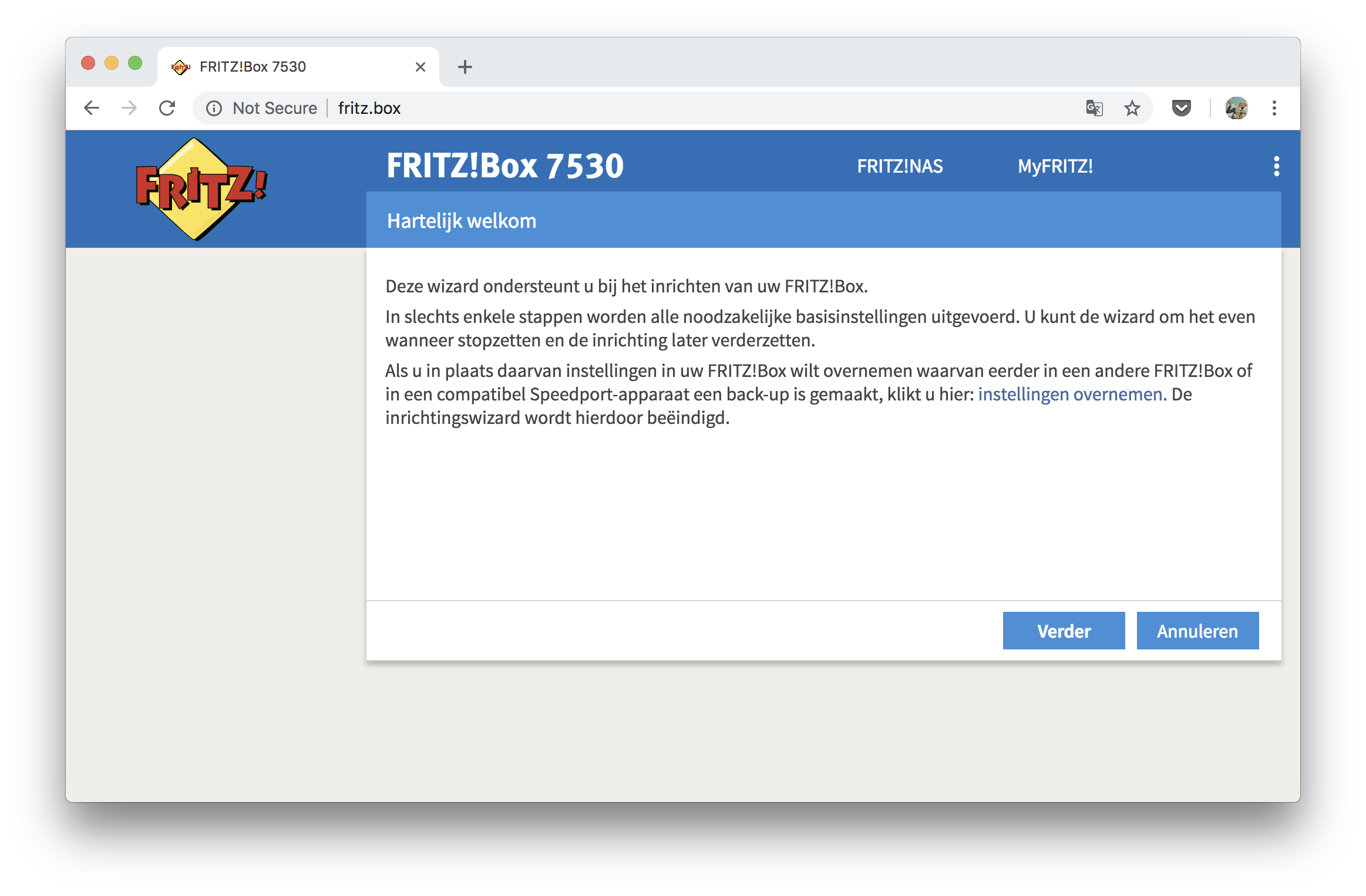

7. Wizard
Het volgende scherm is het Welcome scherm. Klik op Verder om de wizard te starten.

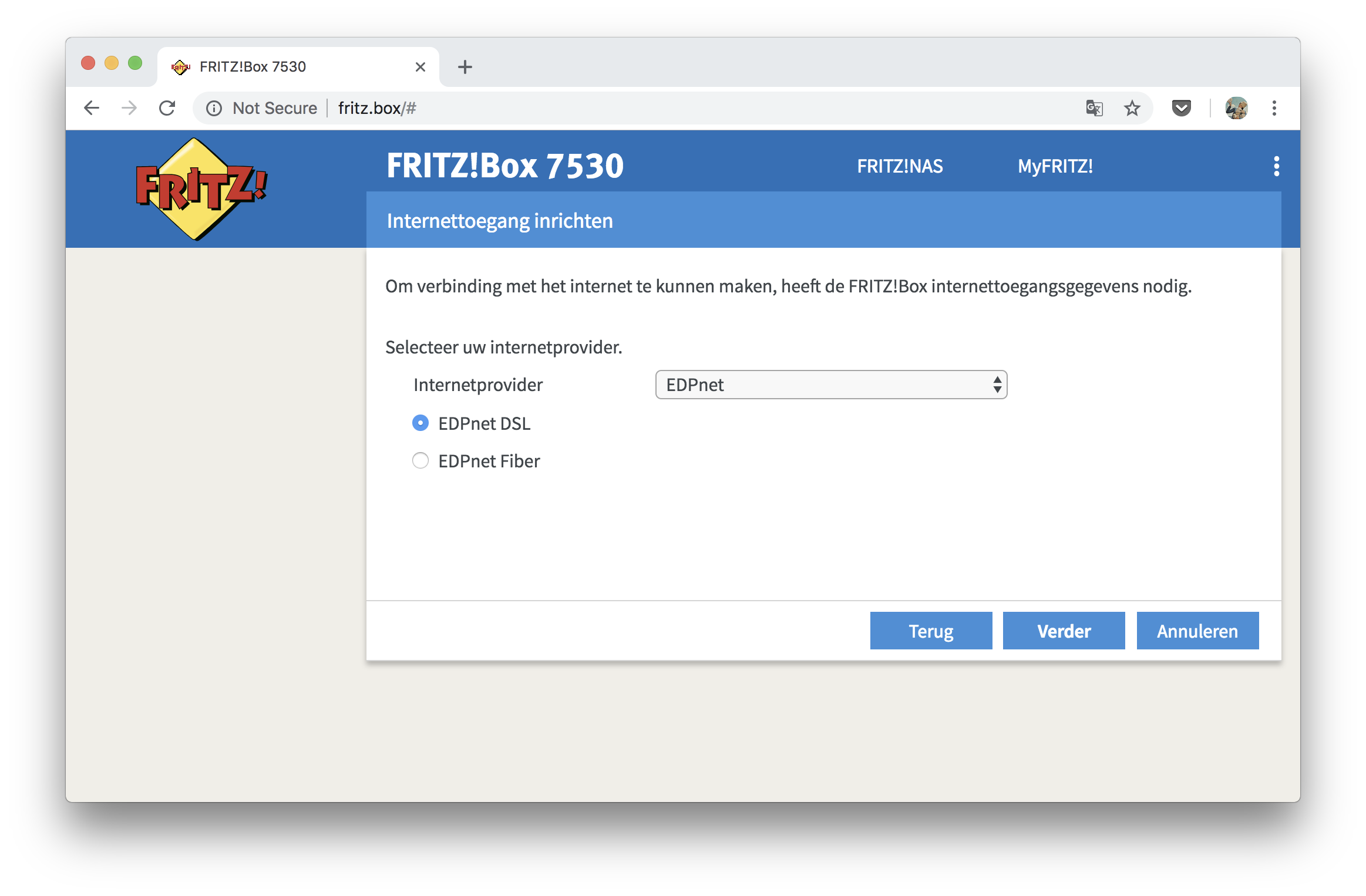

8. Toegangsgegevens
In de wizard dient u uw internetprovider te kiezen. Kies EDPnet in een drop-down menu en selecteer de optie EDPnet DSL. Klik op Verder.

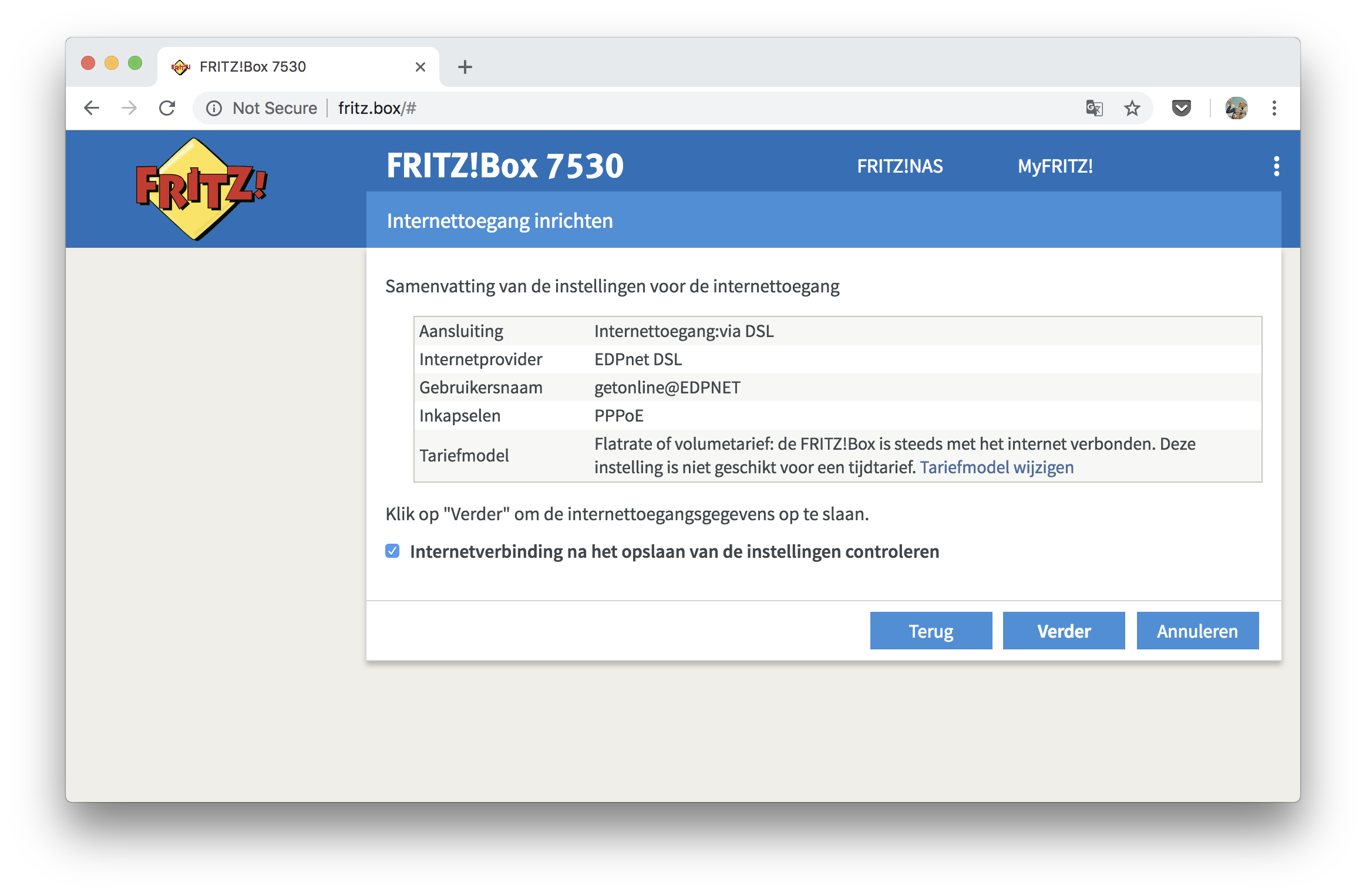

9. Instellingen bevestigen
Als u EDPnet als uw internetprovider hebt gekozen, worden alle instellingen automatisch voor uw verbinding ingevuld. Klik op Verder.
10. Verbinding controleren
Uw toestel zal nu proberen te verbinden.
Als de balk groen is, is de configuratie van uw internetverbinding succesvol afgerond. U kunt nu op Verder klikken.
Als de balk rood is, controleer of de modem/router goed aangesloten is op de DSL-lijn, en of deze ook synchronisatie tot stand heeft gebracht (het Power/DSL-lampje brandt constant en knippert niet).
Indien u niet zeker bent of de modem/router het DSL-signaal krijgt, neem contact op met onze klantendienst.

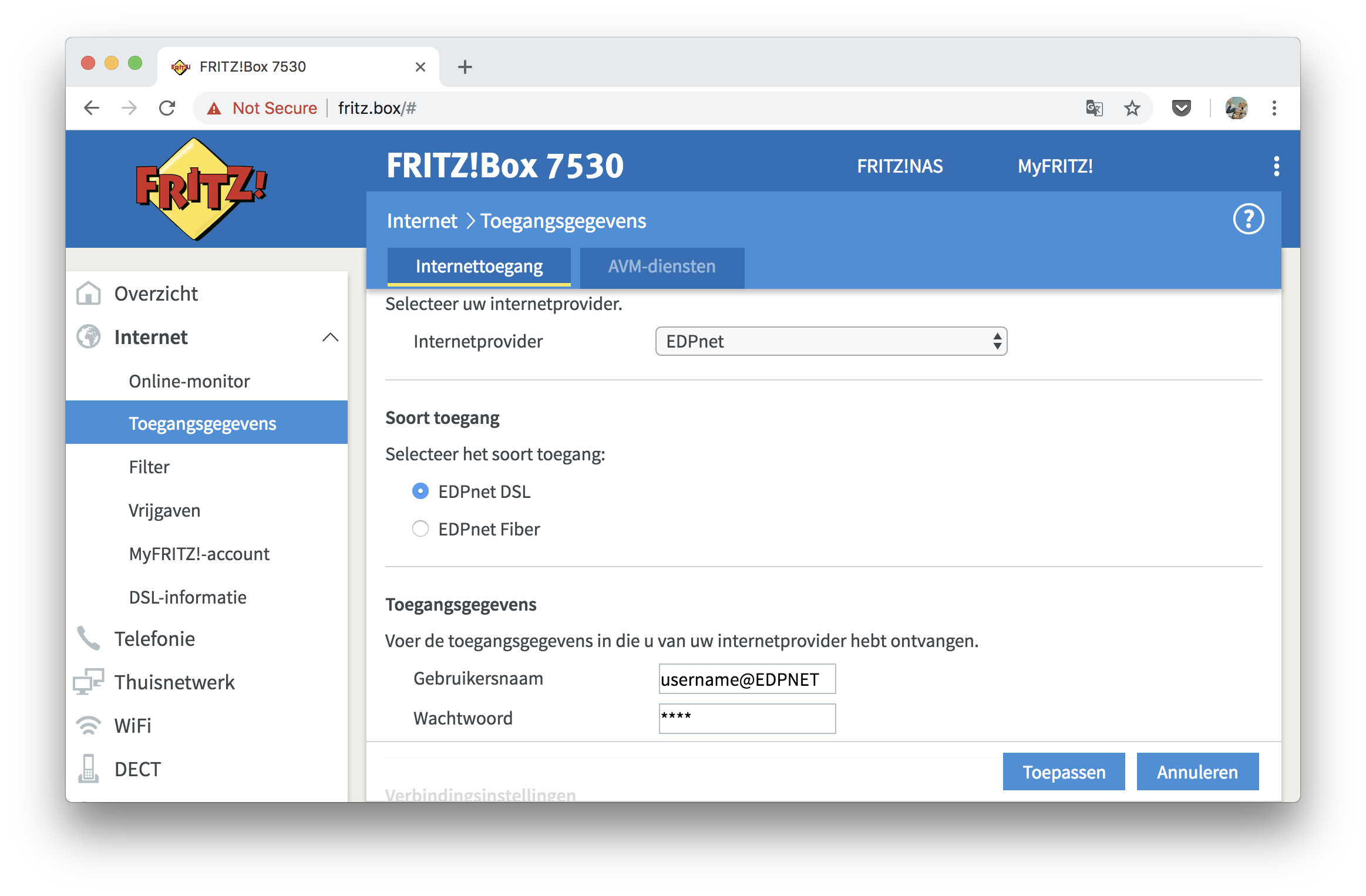

11. Handmatig configureren
Deze stappen kunnen worden gevolgd als uw internetverbinding nog steeds niet werkt nadat u de bovengenoemde stappen van automatische configuratie hebt uitgevoerd. Dit deel van de gids gaat verder met de stappen van automatische configuratie.
Kies EDPnet in een drop-down menu onder Internetprovider en selecteer de optie EDPnet DSL. Het enige wat u hier dient in te vullen is uw verbindinglogins (gebruikersnaam en wachtwoord) die u van edpnet hebt ontvangen. Daarna klik op Toepassen.
Wat te doen als ik alleen een telefoontoestel heb
Maak u geen zorgen! Het configureren van uw FRITZ!Box is eenvoudig, zelfs als u geen laptop of pc hebt. Gebruik gewoon uw telefoon of tablet om toegang te krijgen tot de internetinterface van de modem en uw internetverbinding tot stand te brengen.
Zie onze gids Hoe kan ik mijn FRITZ!Box configureren als ik alleen een smartphone heb
